Injection Molding: Mga Gastos, Surface Finish, Mga Depekto, Insert vs. Overmold & QC

Sajection Molded Plastic Market: Scale, Growth, at Ano ang Nagtutulak Dito

Ang iniksyon molded plastic market ay isa sa pinakamalaking bahagi ng pagmamanupaktura sa pandaigdigang ekonomiya. Pinahahalagahan sa humigit-kumulang $385 bilyon USD noong 2023 , ito ay inaasahang aabot sa $510–530 bilyon pagsapit ng 2030 sa isang tambalang taunang rate ng paglago na humigit-kumulang 4.5–5.0%. Sajection molding account para sa humigit-kumulang 32% ng lahat ng mga plastik na pinoproseso sa buong mundo ayon sa dami — higit pa kaysa sa iba pang solong paraan ng pagbuo — at naaapektuhan ang halos bawat kategorya ng produkto mula sa mga automotive na bahagi at mga medikal na device hanggang sa consumer electronics, packaging, at construction hardware.

Ang geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.

Ang five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

Magkano ang Halaga ng Plastic Injection Mould?

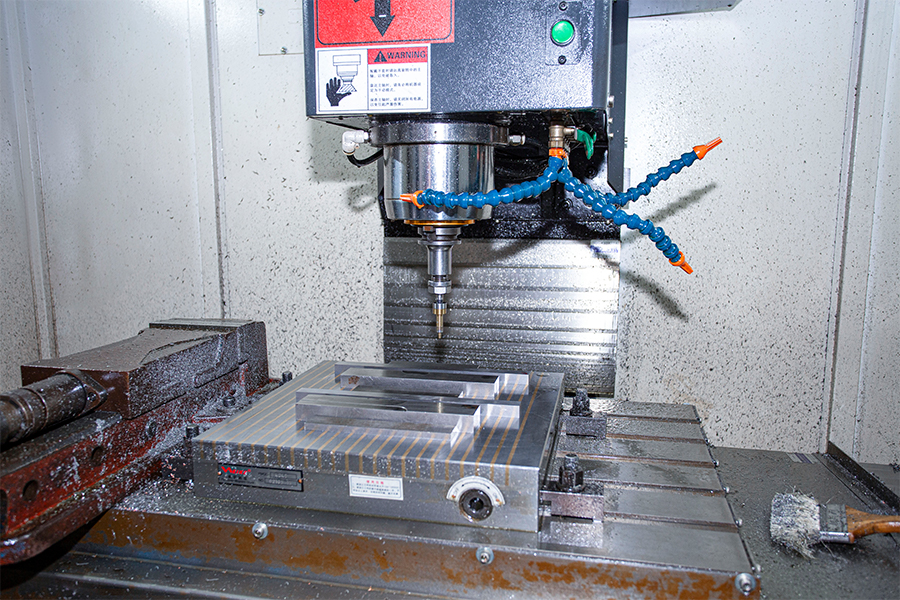

Ang gastos sa tooling ay ang pinakamahalagang pamumuhunan sa paunang puhunan sa isang proyekto sa pag-injection molding at ang figure na kadalasang tumutukoy kung ang isang disenyo ay maaaring mabuhay sa komersyo sa isang partikular na dami ng produksyon. Magkano ang isang plastic injection mold depende sa laki ng bahagi, geometric na kumplikado, bilang ng mga cavity, grado ng bakal, at kung ito ay ginawa sa loob ng bansa o malayo sa pampang.

Bilang isang gumaganang balangkas ng sanggunian:

• Simpleng prototype o bridge tool (iisang lukab, banayad na bakal o aluminyo, limitadong buhay ng pagbaril): $1,500–$5,000 (offshore); $5,000–$15,000 (domestic US/EU)
• Simpleng tool sa produksyon (iisang lukab, P20 o H13 na bakal, 500k shot life): $3,000–$8,000 (offshore China); $12,000–$30,000 (domestic)
• Katamtamang kumplikadong tool sa paggawa (iisang lukab, side actions, maraming lifter, textured surface): $8,000–$20,000 (offshore); $25,000–$80,000 (domestic)
• High-complexity multi-cavity tool (4–16 cavity, hot runner system, mahigpit na pagpapaubaya): $20,000–$100,000 (offshore); $80,000–$500,000 (domestic)
• Malaking automotive o appliance tool (iisang lukab, napakalaking bahagi, kumplikadong geometry): $50,000–$200,000 (offshore); $150,000–$800,000 (domestic)

Ang largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.

Isang kritikal na punto na kadalasang napalampas sa mga talakayan sa gastos: ang amortized na gastos sa bawat bahagi — kabuuang halaga ng tool na hinati sa dami ng produksyon — ay higit na nauugnay kaysa sa ganap na numero ng tooling. Ang isang $50,000 na tool na gumagawa ng 500,000 na bahagi ay nagdaragdag ng $0.10/bahagi sa gastos; ang paggawa ng 10,000 bahagi ay nagdaragdag ng $5.00/bahagi. Sa mababang volume, ang halaga ng tooling bawat bahagi ay kadalasang lumalampas sa materyal at gastos sa pagmomolde, kaya naman ang mga short-run na alternatibo (soft tooling, 3D printed tooling, machined prototype) ay matipid na mas mababa sa ilang partikular na limitasyon ng volume.

Injection Molding Surface Finish: Mga Grado, Mga Pamantayan, at Ano ang Nakakaapekto sa Kanila

Injection molding surface finish ay tinukoy gamit ang mga standardized grading system — pinakakaraniwang ang SPI (Society of the Plastics Industry) finish standards sa North America at ang VDI 3400 standard sa Europe at Asia. Ang dalawang sistema ay tumutugon sa parehong hanay ng kalidad ng ibabaw ngunit gumagamit ng magkaibang mga sukat at hindi direktang mapapalitan nang walang sanggunian ng conversion.

Ang SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:

• SPI A-1, A-2, A-3 — Mga pinakintab na brilyante, mataas na makintab na ibabaw. Ginagamit para sa optical lens, cosmetic packaging, transparent covers. Bumaba ang Ra value sa 0.012–0.025 µm. Nangangailangan ng hardened steel (H13 o S136) at makabuluhang post-machining polish time.
• SPI B-1, B-2, B-3 — Semi-gloss, grit na papel na pinakintab. Mga pabahay ng consumer electronics, appliance panel, pangkalahatang komersyal na bahagi kung saan mahalaga ang hitsura ngunit hindi ang optical clarity. Ra ~0.05–0.40 µm.
• SPI C-1, C-2, C-3 — Matte, stone o emery cloth finish. Pang-industriya na mga bahagi, under-hood na bahagi ng sasakyan, panloob na mga bahagi ng istruktura. Ra ~0.40–1.60 µm.
• SPI D-1, D-2, D-3 — Sandblast textured, dull to coarse matte. Mga bahaging nangangailangan ng non-slip texture, kagamitang pang-agrikultura, mga utility housing. Ra ~0.80–3.20 µm.

Higit pa sa steel surface finish, ang maaabot na bahagi na ibabaw ay apektado ng pagpili ng materyal, temperatura ng pagkatunaw, bilis ng pag-iniksyon, at temperatura ng amag. Ang mga high-gloss finish ay nangangailangan ng mas mataas na temperatura ng molde (na nagpapabuti sa replikasyon ng pinakintab na ibabaw ng bakal), mas mabagal na bilis ng pagpuno (na nagpapababa ng shear-induced haze), at mga materyales na may mababang lagkit ng pagkatunaw at mahusay na daloy. Ang mga pinaghalong ABS at PC/ABS ay mahusay na ginagaya ang mga high-gloss na ibabaw; Ang mga gradong puno ng salamin ay gumagawa ng isang ibabaw na hindi aalisin ng kahit na anong polish sa bakal, dahil bahagyang umuusli ang mga hibla ng salamin habang lumiliit ang dagta sa kanilang paligid habang pinapalamig.

Texture — sa pamamagitan man ng acid etching (Mold-Tech at mga katumbas na system) o EDM (electrical discharge machining) — ay dapat na tukuyin na may sapat na draft angle upang payagan ang part ejection nang walang drag marks. Ang karaniwang tuntunin ay 1° ng karagdagang draft sa bawat 0.025 mm ng lalim ng texture — isang malalim na leather-grain texture na nangangailangan ng 3° o higit pa na draft sa mga ibabaw na may mabigat na texture upang maiwasan ang pagkapunit sa ibabaw sa panahon ng pagbuga.

Burn Marks sa Injection Molding: Mga Sanhi, Diagnosis, at Pag-aalis

Burn marks sa injection molding lumilitaw bilang madilim na kayumanggi, itim, o sunog na pagkawalan ng kulay sa ibabaw ng bahagi, kadalasan sa huling puntong pupunuin ang lukab o sa mga lokasyon kung saan hindi makatakas ang nakakulong na hangin. Ang mga ito ay isa sa mga pinaka-karaniwang mga depekto sa paghubog ng iniksyon at isa sa mga pinaka-nakapagtuturo, dahil ang kanilang lokasyon ay nagpapakita ng tiyak na impormasyon tungkol sa pattern ng daloy at kondisyon ng pag-vent ng tool.

Ang Diesel Effect

Ang most common mechanism behind burn marks is the epekto ng diesel : habang ang natutunaw na harap ay sumusulong sa lukab at pinipilit ang hangin sa unahan nito, umiinit ang hangin nang adiabatically — ang parehong mekanismo tulad ng compression ignition ng diesel engine. Kung ang naka-compress na hangin ay hindi makatakas sa pamamagitan ng mga lagusan bago ito maabot ng natutunaw na harapan, ang temperatura ng hangin ay tumataas sa 300–400°C o mas mataas, sapat na upang masira at masira ang karamihan sa mga thermoplastics ng engineering. Nabubuo ang marka ng paso sa eksaktong lokasyon kung saan na-trap ang air pocket.

Mga ugat na Sanhi at Solusyon

• Hindi sapat na bentilasyon: Ang most common cause. Parting line vents that are too narrow (standard vent land is 0.012–0.025 mm deep), blocked by flash or residue, or absent entirely at the last-to-fill location. Solution: add or deepen vents at the burn location; add ejector pin vents; add vacuum venting for critical applications.
• Labis na bilis ng pag-iniksyon: Ang mataas na bilis ng pagpuno ay nag-compress ng hangin nang mas mabilis kaysa sa maaari itong makatakas kahit na sa pamamagitan ng sapat na mga lagusan. Solusyon: bawasan ang bilis ng pag-iniksyon sa huling 20–30% ng fill (isang profile ng bilis sa halip na patuloy na bilis); kumpirmahin ang oras ng pagpuno ay nasa saklaw na angkop para sa kapal ng bahagi ng pader at haba ng daloy.
• Lokasyon ng gate na nagiging sanhi ng air trap: Kung ang gate ay nakaposisyon na ang dalawang daanan ng daloy ay nagsalubong at nagbitag ng hangin sa isang bulag na bulsa, walang halaga ng pagbubuhos sa linya ng paghihiwalay ay makakatulong. Solusyon: muling idisenyo ang lokasyon ng gate o magdagdag ng pangalawang gate upang baguhin ang weld line/air trap na posisyon sa isang ventable surface.
• Pagkasira ng materyal sa bariles: Ang mga marka ng paso ay maaari ding magmula sa bariles - mula sa materyal na nakaupo sa mga patay na zone sa sobrang temperatura, o mula sa kontaminasyon ng resin - at mai-inject sa bahagi bilang mga streak kaysa sa mga lokal na marka. Iba ang hitsura ng mga ito: streaking mula sa gate sa halip na isang discrete spot sa dulo ng daloy.

Short Run Injection Molding: Kapag Mababang Volume ang Tamang Sagot

Short run injection molding — tinatawag din na low-volume o bridge injection molding — ay tumutukoy sa mga production run na karaniwang mula sa ilang daan hanggang 10,000–25,000 parts, gamit ang tooling na partikular na idinisenyo upang mabawasan ang upfront cost sa halip na i-maximize ang cycle rate at longevity. Sinasakop nito ang puwang ng produksyon sa pagitan ng 3D printing (matipid sa ibaba ~100 bahagi para sa mga kumplikadong geometries) at buong produksyon na injection molding (matipid na higit sa 25,000–50,000 na bahagi para sa karamihan ng mga aplikasyon).

Ang enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.

Ang short-run molding ay ang tamang pagpipilian para sa: market validation bago mag-commit sa full production tooling; paggawa ng tulay habang ginagawa ang mga tool sa produksyon ng long-lead; mga kapalit na bahagi para sa mga legacy na produkto kung saan ang kabuuang demand ay hindi nagbibigay-katwiran sa mahirap na pamumuhunan sa tooling; at mga dami ng pagsubok sa klinikal o regulasyon sa pagpapaunlad ng medikal na aparato kung saan ang mga pagbabago sa disenyo ay malamang bago ang huling pag-apruba.

Ang key process discipline in short-run molding is disenyo para sa aluminum tooling : pag-iwas sa napakatalim na mga panloob na sulok (ang konsentrasyon ng stress sa aluminyo ay higit na kinahihinatnan kaysa sa tumigas na bakal), pagliit ng mga side action kung posible (bawat aksyon ay isang wear surface), at pagdidisenyo ng sapat na draft angle mula sa simula sa halip na subukang i-retrofit ang mga ito. Ang mga bahagi na idinisenyo na may short-run tooling sa isip ay kadalasang maaaring ilipat sa production tooling na may kaunting pagbabago sa disenyo; ang mga bahaging idinisenyo sa pag-aakala na matigas na tooling mula sa simula kung minsan ay hindi maaaring matipid na kopyahin sa aluminyo sa lahat.

Insert Molding vs. Overmolding: Mga Pagkakaiba, Application, at Paano Pumili

Ang ipasok ang paghubog at overmolding ay parehong mga prosesong nagsasama-sama ng dalawa o higit pang mga materyales sa isang solong molded component, ngunit naiiba ang mga ito sa panimula sa kung ano ang isinasama ng pangalawang materyal at kung paano ang proseso ay sequenced. Pag-unawa ang mga pagkakaiba sa pagitan ng insert molding kumpara sa overmolding ay mahalaga para sa pagpili ng tamang proseso sa isang multi-materyal na disenyo ng bahagi.

Ano ang Insert Molding?

In insert molding , isang pre-formed component — kadalasang isang metal insert gaya ng sinulid na brass nut, steel pin, electrical contact, o stamped metal bracket — ay inilalagay sa mold cavity bago iniksyon. Ang tunaw na plastik ay pagkatapos ay iniksyon sa paligid at sa ibabaw ng insert, na i-encapsulate ito habang ang plastic ay nagpapatigas. Ang resulta ay isang solong bahagi kung saan ang insert ng metal ay permanente at tiyak na matatagpuan sa loob ng plastic na bahagi, kung saan ang plastic ay dumadaloy sa mga undercut o sa pamamagitan ng mga butas sa insert upang lumikha ng mekanikal na interlock na lumalaban sa pull-out at torque load.

Ginagamit ang insert molding saanman kailangan ng plastic na bahagi ang mga mekanikal na katangian ng metal sa isang partikular na interface — mga sinulid na koneksyon na dapat makatiis sa paulit-ulit na pagpupulong at pag-disassembly, mga electrical terminal na nangangailangan ng conductivity, mga bearing surface na nangangailangan ng katigasan na hindi maibibigay ng plastic. Ang proseso ay nag-aalis ng pangalawang press-fit o ultrasonic insertion ng mga metal insert, na nagpapababa ng gastos sa pagpupulong at nagpapabuti sa pagkakapare-pareho ng lakas ng pull-out.

Ano ang Overmolding?

In overmolding , ang isang dating molded na plastic substrate (ang unang-shot na bahagi) ay inilalagay sa isang pangalawang molde, at ang pangalawang thermoplastic na materyal - karaniwang isang mas malambot na TPE, TPU, o elastomer - ay ini-inject sa ibabaw at paligid ng mga itinalagang ibabaw ng substrate. Ang dalawang plastik ay nagbubuklod alinman sa kemikal (sa pamamagitan ng materyal na pagkakatugma at mga kondisyon ng pagproseso) o mekanikal (sa pamamagitan ng interlocking geometry) sa kanilang interface.

Ang overmolding ay ginagamit upang magdagdag ng soft-touch grip surface sa mga matibay na housing (mga power tool, medical device handle, consumer electronics), upang lumikha ng dalawang kulay o dalawang materyal na aesthetic na bahagi, upang magdagdag ng mga sumusunod na feature ng sealing sa mga matibay na bahagi ng istruktura, at upang isama ang vibration damping o cushioning sa isang hard substrate. Ang malambot na pagkakahawak sa hawakan ng toothbrush, ang rubberized na case ng isang handheld scanner, at ang dual-durometer handle ng isang surgical instrument ay pawang mga overmolded na bahagi.

Mga Pangunahing Pagkakaiba: Insert Mould vs. Overmold

Ang choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.

Quality Control sa Plastic Manufacturing: Mga Sistema, Paraan, at Mga Kritikal na Checkpoint

Kontrol sa kalidad sa paggawa ng plastik gumagana sa tatlong antas: pag-verify ng papasok na materyal, pagsubaybay sa proseso, at pag-inspeksyon sa papalabas na bahagi. Ang bawat antas ay tumutugon sa iba't ibang mga mode ng pagkabigo at magkasama silang bumubuo ng sistema ng pamamahala ng kalidad na tumutukoy kung ang isang hinulmang produkto ay patuloy na nakakatugon sa mga detalye.

Pagkontrol sa Papasok na Materyal

Ang mga katangian ng resin — melt flow index (MFI), moisture content, kulay, at lot traceability — ay dapat ma-verify laban sa detalye ng materyal bago magsimula ang produksyon. Ang variation ng MFI na ±10–15% mula sa nominal na detalye ay maaaring magdulot ng makabuluhang pagpuno, lababo, at dimensional na pagkakaiba-iba sa molded na bahagi. Ang moisture content ay kritikal para sa mga hygroscopic na materyales: ang nylon, PC, PET, at ABS ay sumisipsip ng atmospheric moisture at dapat patuyuin sa mas mababa sa tinukoy na mga antas ng moisture (karaniwang 0.02–0.15% depende sa materyal) bago maghubog. Ang pagpapatakbo ng hindi natuyo na hygroscopic resin ay nagdudulot ng mga splay mark, bula, at nabawasang molekular na timbang — mga depekto na hindi maitatama sa pagpindot.

In-Process na Pagsubaybay

Kinukuha ng mga modernong injection molding machine ang data ng proseso — presyur ng lukab, temperatura ng pagkatunaw, profile ng bilis ng pag-iniksyon, oras ng paglamig, puwersa ng pag-clamp — sa isang cycle-by-cycle na batayan. Tinutukoy ng statistic process control (SPC) na inilapat sa mga pangunahing parameter ng proseso ang drift bago ito magdulot ng depekto sa produksyon sa halip na pagkatapos. Ang mga sensor ng presyon ng lukab — mga piezoelectric transducers na naka-mount sa molde — ay nagbibigay ng direktang feedback sa kondisyon ng pagpuno at pag-iimpake sa loob ng amag, na mas maaasahang nauugnay sa kalidad ng bahagi kaysa sa barrel pressure lamang. Ang mga bahagi na ginawa sa mga cycle kung saan ang presyon ng lukab ay lumihis mula sa naitatag na window ng proseso ay maaaring awtomatikong tanggihan ng isang parts separator bago maabot ang lugar ng inspeksyon.

Mga Paraan ng Papalabas na Inspeksyon

• Dimensional na inspeksyon: CMM (coordinate measuring machine) para sa mga kritikal na sukat; mga sistema ng paningin para sa 100% in-line na inspeksyon ng mga bahagi na may mataas na dami; manu-manong pagsukat para sa mga simpleng dimensyon ng go/no-go sa mas mababang volume.
• Visual na inspeksyon: 100% visual para sa mga cosmetic na bahagi (Class A surface, malinaw na optical component); AQL sampling para sa mga pang-industriyang bahagi. Ang mga automated vision inspection system ay lalong pinapalitan ang manual visual inspection para sa mataas na volume na produksyon.
• Functional na pagsubok: snap-fit assembly testing, leak testing (pressure decay o helium leak para sa mga selyadong bahagi), pull-out force testing para sa mga insert, electrical continuity testing para sa connector component.
• Pag-verify ng materyal: XRF (X-ray fluorescence) para sa restricted substance screening (RoHS, REACH compliance); FTIR spectroscopy para sa pagkumpirma ng pagkakakilanlan ng resin sa mga aplikasyong kritikal sa kaligtasan; mekanikal na pagsubok (tensile, impact) sa unang-artikulo at pana-panahong mga sample ng produksyon.

Mga Sistema ng Kalidad at Sertipikasyon

Ang quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
